メイルエルボ＜30シリーズ＞
高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。
※単位：mm
※本体：PTFE
※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。
※Wは四角対辺の寸法です。
※本体：PTFE
※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。
※Wは四角対辺の寸法です。
| 素材 |
PTFE
ECTFE
素材の耐薬品性をご確認ください
|
|---|---|
| 商品グループ番号 | G-14530 |

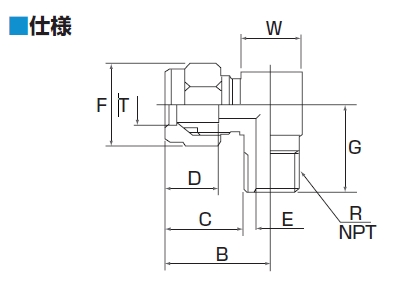

仕様SPECIFICATION
| 品番 | B | R | 呼称 | C | D | E | F | G | W | T適用チューブ外径 （mm） |
T適用チューブ外径 （inch） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14530 | 15 | 1/8 | 30- 3ME 2C | 9 | 5 | 2 | 8 | 15 | 11 | 3 | 1/8 |
| 14531 | 16 | 1/4 | 30- 3ME 4C | 9 | 5 | 2 | 8 | 20 | 14 | 3 | 1/8 |
| 14532 | 17 | 1/8 | 30- 4ME 2C | 11 | 7 | 3 | 10 | 16 | 11 | 4 | ― |
| 14533 | 18 | 1/4 | 30- 4ME 4C | 11 | 7 | 3 | 10 | 20 | 14 | 4 | ― |
| 14534 | 20 | 1/8 | 30- 6ME 2C | 14 | 10 | 4 | 12 | 17 | 11 | 6 | 1/4 |
| 14535 | 21 | 1/4 | 30- 6ME 4C | 14 | 10 | 4 | 12 | 21 | 14 | 6 | 1/4 |
| 14536 | 23 | 3/8 | 30- 6ME 6C | 14 | 10 | 4 | 12 | 22 | 17 | 6 | 1/4 |
| 14538 | 25 | 1/8 | 30- 8ME 2C | 18 | 12 | 4 | 17 | 20 | 14 | 8 | 5/16 |
| 14539 | 25 | 1/4 | 30- 8ME 4C | 18 | 12 | 6 | 17 | 24 | 14 | 8 | 5/16 |
| 14540 | 27 | 3/8 | 30- 8ME 6C | 18 | 12 | 6 | 17 | 15 | 25 | 8 | 5/16 |
| 14543 | 30 | 1/4 | 30-10ME 4C | 21 | 16 | 6 | 22 | 26 | 17 | 10 | 3/8 |
| 14544 | 30 | 3/8 | 30-10ME 6C | 21 | 16 | 8 | 22 | 27 | 17 | 10 | 3/8 |
| 14545 | 32 | 1/2 | 30-10ME 8C | 21 | 16 | 8 | 22 | 31 | 22 | 10 | 3/8 |
| 14546 | 36 | 1/4 | 30-12ME 4C | 25 | 18 | 6 | 26 | 27 | 22 | 12 | ― |
| 14547 | 36 | 3/8 | 30-12ME 6C | 25 | 18 | 8 | 26 | 28 | 22 | 12 | ― |
| 14548 | 36 | 1/2 | 30-12ME 8C | 25 | 18 | 10 | 26 | 32 | 22 | 12 | ― |
| 14551 | 36 | 1/2 | 30-12.7ME 8C | 25 | 18 | 10 | 26 | 32 | 22 | ― | 1/2 |
商品情報INFORMATION
特長
・NPT規格もございます。お問い合わせ下さい。
・適用チューブはmm、inchどちらのサイズでもご使用いただけます。
