PFAフレキシブルチューブ（ペンケム（R）CT）
PFAチューブをスパイラル状に成型。透明性と自在性、化学的不活性に優れます。薬液、溶剤の移送、各種ガスの移送、分析機器、半導体装置などの配管に適しています。
※ペンケムRはペンニットー（株）の登録商標です。
| 素材 |
PFA
素材の耐薬品性をご確認ください
|
|---|---|
| 商品グループ番号 | G-14154 |
仕様SPECIFICATION

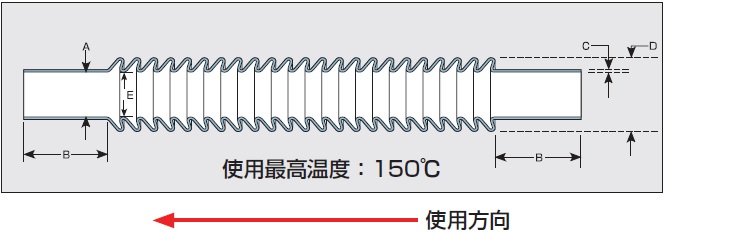

| 品番 | 呼称 | 全長 | ストレート部内径 （A） |
ストレート部肉厚 （C） |
ストレート部長さ （B） |
波形部最小内径 （E） |
波形部最大外径 （D） |
最小曲げ半径R | 破壊圧力 （室温）MPa |
サイズ |
|---|---|---|---|---|---|---|---|---|---|---|
| 14154 | PFA-6.0 全長305mm | 305 | 6.0 | 0.41 | 19 | 5.5 | 9.4 | 1.6 | 1.24 | 通常サイズ |
| 14155 | PFA-9.2 全長305mm | 305 | 9.2 | 0.55 | 25 | 8.5 | 14.0 | 2.4 | 1.18 | 通常サイズ |
| 14156 | PFA-12.1 全長305mm | 305 | 12.1 | 0.68 | 25 | 11.0 | 18.2 | 3.2 | 0.96 | 通常サイズ |
| 14157 | PFA-15.5 全長305mm | 305 | 15.5 | 0.73 | 25 | 14.5 | 22.7 | 4 | 1.00 | 通常サイズ |
| 14158 | PFA-18.7 全長305mm | 305 | 18.7 | 0.78 | 38 | 17.4 | 26.6 | 4.8 | 0.88 | 通常サイズ |
| 14159 | PFA-24.8 全長305mm | 305 | 24.8 | 0.93 | 50 | 23.0 | 34.5 | 6.4 | 0.84 | 通常サイズ |
| 14160 | PFA-31.2 全長305mm | 305 | 31.2 | 0.93 | 50 | 29.3 | 41.4 | 7.9 | 0.67 | 通常サイズ |
| 14161 | PFA-37.4 全長305mm | 305 | 37.4 | 0.97 | 50 | 35.2 | 48.8 | 9.6 | 0.57 | 通常サイズ |
| 14162 | PFA-50.1 全長305mm | 305 | 50.1 | 1.10 | 50 | 47.2 | 64.5 | 12.7 | 0.48 | 通常サイズ |
商品情報INFORMATION
特長
・150℃（最高）まで使用できます。
・フッ素樹脂PFAは、高機能性樹脂の中で比較的、耐薬品性やストレスクラック性に優れております。
・フッ素樹脂PFAは化学的に不活性の為、流体を汚染しにくい特性が有ります。
・透明に近く、チューブ内の流体が見えます。
・波形部はアニュアル（単立山）状です。
・波形部の長さを約50％に縮めたり、約140％まで伸ばせます。
・曲げ半径が小さく（内径の約1/4）また、曲げても内径がほとんど変化しません。
・ヘリカル（螺旋状）の波形チューブに比べ、曲げ半径が小さく配管の自在性に優れています。
・0.133Paの真空下で使用できます。
・PFAフレシキブルチューブは液体が流れやすく、中間の波形部に液が残らないように設計されていますので、矢印の方向に使用してください。
